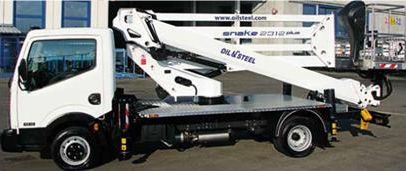

Snake Plus è una serie di piattaforme aeree sviluppate per rispondere al meglio alla necessità di operare in contesti metropolitani. Le principali caratteristiche di questa linea, infatti, sono: Stabilizzazione con ingombro limitato e con la possibilità di stabilizzazione in sagoma; Sbalzo della testata estremamente limitato per evitare i rischi di collisione con vetture in transito; Doppio accesso: da piattaforma chiusa e da terra. Estremamente compatte.
La serie Snake Plus è l’unica linea di piattaforme a disporre di un doppio pantografo, la cui geometria e cinematica di movimentazione consentono di effettuare una reale salita/discesa “a filo piombo”, cioè capace di alzare/abbassare il cestello seguendo una linea verticale rettilinea. Il risultato è una drastica riduzione dei tempi di posizionamento, poiché vengono eliminate le molteplici manovre tipiche delle piattaforme non dotate dello stesso sistema.
Specifiche tecniche
- Altezza max lavoro 1 oper (m): 22,8
- Portata 2 oper (kg): 200
- Larghezza a riposo (mm): 2100
- Comandi: Parte aerea: elettroidraulici proporzionali – stabilizzatori idraulici
- Stabilizzatori: Anteriore ad “H” estensibili – posteriori in sagoma
- Altezza piano calpestio 1 oper (m): 20,8
- Altezza a riposo (mm): 2500
- Rotazione sovrastruttura: 355°
- Rotazione piattaforma: 90° dx + 90° sx idraulica
- Installazione minima (t): 3,5 t
- Sbraccio max di lavoro 1 oper (m): 11,8 (200 Kg)
- Lunghezza a riposo (mm): 6490
- Piattaforma: 1400X700h1100 mm alluminio/vtr (opt)
- Pantografo: Doppia barra in acciaio

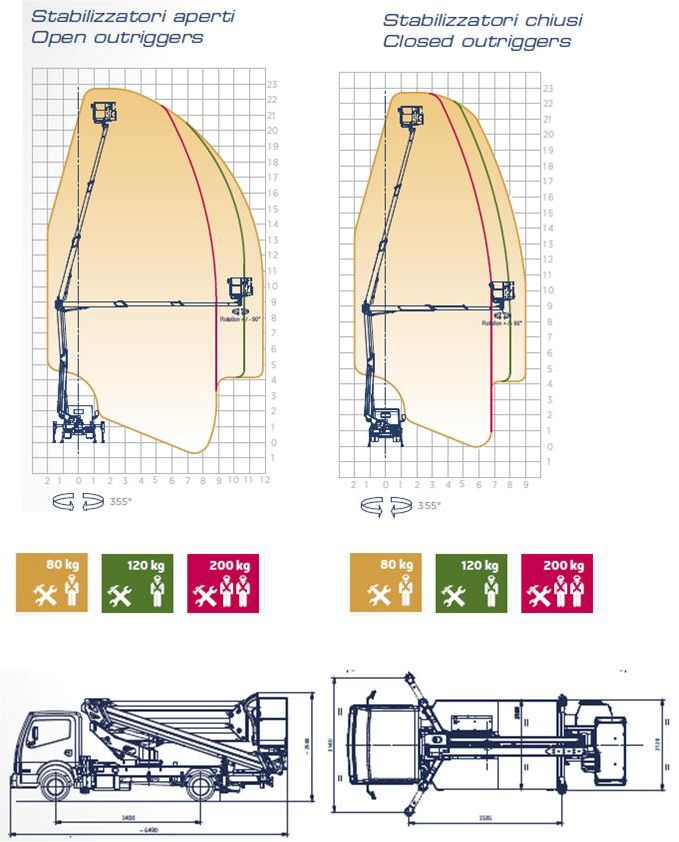

Schema di installazione/Area di lavoro
Accessori
- Barra parabicicletta, protezioni laterali autocarro s/baule, su autocarro Nissan-Renault
- Baule portattrezzi in plastica dim. 500X400 mm sottopianale
- Cestello vtr in sostituzione dello standard dim. 1400X700X1100h mm
- Cestello vtr in sostituzione dello standard dim. 1400X700X1100h con isolamento 1000 V
- Ceratura macchina per trasporto via mare
- Elettropompa ausiliaria monofase 220 V c.a. – 5,6 kw comprendente quadro elettrico di comando e caricabatteria alimentati da rete esterna
- Faro di illuminazione 60 w sul cestello alimentato dalle batterie in dotazione compensiva di presa 12V
- Funzione homing – chiusura macchina automatica
- Kit 4 piastre d’appoggio stabilizzatori
- Linea aria/acqua al cestello
- Presa elettrica 12V CC sul cestello
- Protezione snodo rotazione
- Protezione serbatoio olio
- Rotolampada calamitato a luce gialla 12V
- Serbatoio carburante ridotto rispetto alo standard
- Scambiatore di calore olio idraulico per climi caldi
- Scritte adesive sul braccio (logo cliente inviare il file in formato jpg)
- Strisce retroriflettenti bianche/rosse per autocarro
- Verniciatura diversa dallo standard (bianco RAL 9016)
- Verniciatura climi freddi (bianco ral 9016)
- Verniciatura climi freddi diversa dallo standard (bianco ral 9016)
- Verniciatura extracabina autoveicolo
