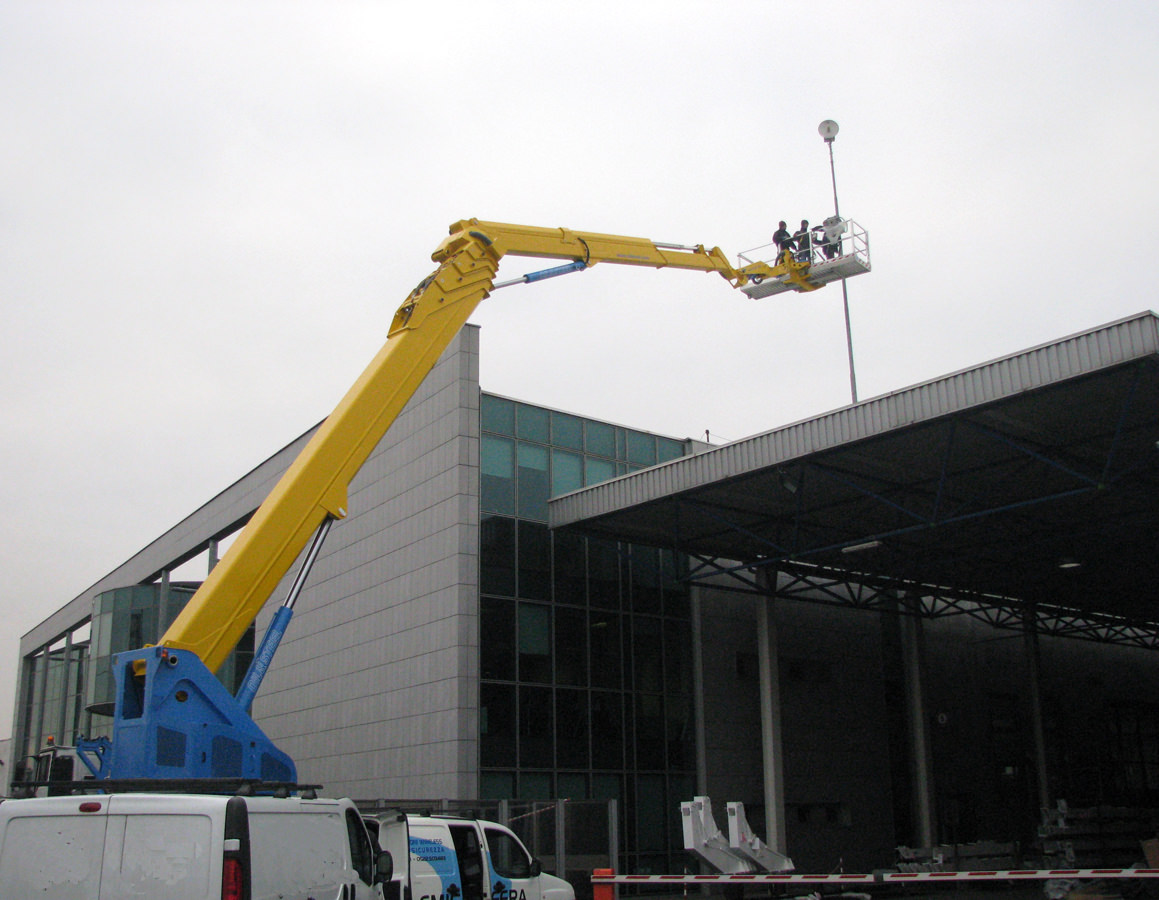

Eagle Phoenix è una piattaforma aerea di tipo telescopico con jib montata su autocarro, in grado di raggiungere altezze di lavoro fino a 62 m e sbracci laterali fino a 32 m. Eagle Phoenix è dotata di 2 jib articolati estensibili che le permettono lo scavalcamento in quota di ostacoli ed un’estrema precisione negli accostamenti alle zone di lavoro in altezza.
Un’importante innovazione tecnica è rappresentata dal 2° jib articolato che permette all’operatore di compiere lavori sotto capriata o in ambienti con ostacoli in quota ( ad es. stabilimento petrolchimico ) agevolmente ed in massima sicurezza. Eagle Phoenix è dotata di una nuova piattaforma in alluminio che garantisce le stesse prestazioni e capacità di carico delle piattaforme in acciaio.
Le piattaforme Eagle Phoenix si differenziano notevolmente dai modelli EAGLE anche per quanto riguarda l’allestimento su autocarro. Il telaio è studiato per conferire la massima compattezza ( ingombri ridotti anche in movimento ) ed inoltre offre una protezione totale dei dispositivi.
Una delle novità introdotte in questa gamma è l’inserimento delle tubazioni idrauliche e dei collegamenti elettrici all’interno dei bracci telescopici in modo da evitare qualsiasi danneggiamento dovuto a cause esterne. Un’altra interessante innovazione apportata è la completa rivisitazione della postazione di comando in basso. La nuova serie Eagle Phoenix sarà equipaggiata con il nuovo dispositivo LIVE WORK SYSTEM.
Questo avveniristico sistema di telecomunicazione è composto da un sistema audio/video ed una telecamera asportabile nella parte aerea e da un sistema audiovisivo a terra. L’operatore sopra la piattaforma potrà comunicare e trasmettere immagini in tempo reale con un collega a terra, ma, caratteristica straordinaria, potrà comunicare e trasmettere immagini in tempo reale a qualsiasi distanza, per esempio con il titolare in ufficio, per mostrare qualcosa all’interlocutore o richiedere consiglio su come operare. Il dispositivo è un brevetto Oil&Steel ed è stato sviluppato per rivoluzionare e velocizzare gli interventi in quota. Con LIVE WORK SYSTEM avrai sempre un occhio sul lavoro.
Specifiche tecniche
- Altezza max lavoro 1 oper (m): 62 (120 Kg)
- Altezza piano calpestio 1 oper (m): 60 (120 Kg)
- Sbraccio max di lavoro 1 oper (m): 32 (120 Kg)
- Portata 1 oper (kg): 120
- Altezza a riposo (mm): 3980
- Rotazione sovrastruttura: 720° (360° sx + 360° dx)°
- Velocità max vento in quota (m/s): 12
- Braccio di lavoro Jib1: Telescopico a 3 sezioni in acciaio
- Capacità serbatoio olio (l): 450
- Altezza max lavoro 3 oper (m): 62 (280 Kg)
- Altezza piano calpestio 3 oper (m): 60 (280 Kg)
- Sbraccio max di lavoro 3 oper (m): 29,5 (280 Kg)
- Portata 3 oper (kg): 280
- Lunghezza a riposo (mm): 11380
- Piattaforma: 2400x1000xh1150 mm – Alluminio allargabile a 3600 mm
- Rotazione piattaforma: 170° (85° dx + 85° sx)
- Braccio di lavoro Jib2: A 1 sezione
- Stabilizzatori: A discesa idraulica su traverse estensibili idrauliche
- Altezza max lavoro 4 oper (m): 62 (500 Kg)
- Altezza piano calpestio 4 oper (m): 60 (500 Kg)
- Sbraccio max di lavoro 4 oper (m): 26 (500 Kg)
- Portata 4 oper (kg): 500
- Larghezza a riposo (mm): 2500
- Comandi: Elettroidraulici sensibilizzati
- Braccio di lavoro: Telescopico a 5 sezioni in acciaio
- Tensione impianto elettrico (V): 24
- Installazione minima (t): 32

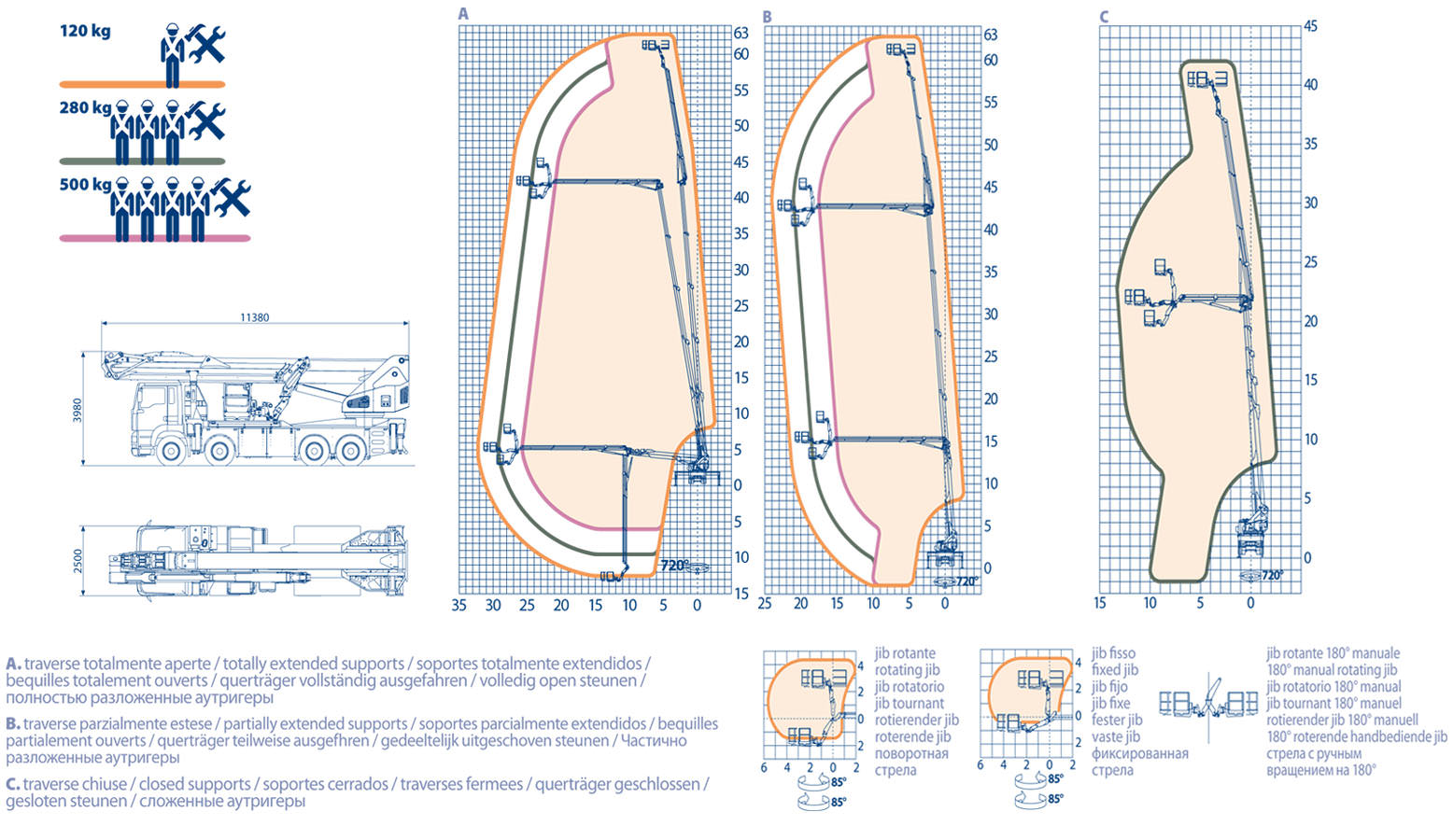

Schema di installazione/Area di lavoro
Accessori
- Anemometro – Misuratore del vento
- Appoggi in multicolor impermeabile sp. 6X60X60 cm
- Faro di illuminazione 60 w sulla piattaforma alimentato dalle batterie dell’autocarro
- Generatore di corrente 220 V c.a. monofase, 380 V c.a. trifase a 8 K con accoppiatore idraulico e quadro di distribuzione in colonna (con motore ausil.)
- Impianto di videocitofono tra terra e piattaforma (optional compreso nel pacchetto Live Work)
- Kit stabilizzazione automatica più attivazione di comando elettrica bilaterale
- Pacchetto Live Work
- Portacartelli
- Postazione telefonica in piattaforma dotata di tastiera su monitor “touch screen” e sistema vivavoce (optional compreso nel pacchetto Live Work)
- Scritte adesive sul braccio (logo cliente inviare il file in formato jpg)
- Sponde ribaltabili su 1 lato (dx) h 200 mm
- Verniciatura diversa dallo standard (bianco RAL 9016)
- Verniciatura climi freddi (bianco ral 9016)
- Verniciatura climi freddi diversa dallo standard (bianco ral 9016)
- Verniciatura extracabina autoveicolo
